IOT智能物聯氣瓶柜（防爆型）

設計依據： 本產品設計依據以下標準相關內容進行設計： 1.GB50646—2020（特氣系統工程標準） 2.T/CCGA20003—2021（氣體匯流排）等相關標準 3.防火門閉門器（GA93-2004） 4.標簽規范： 5.建筑用橡膠結構密封件GB/T23661-2009

應用場景：適用于易燃、易爆、毒性、腐蝕性及對氣體安全有特殊 要求的特殊氣體的存儲、輸送

產品特性： 1.本產品設計符合國家相關標準，具合規性 2.本產品設計符合人體操作習慣，便于使用者操作 3.本產品具安全性、環保性 4.本產品設計充分考慮了運輸及安裝因素，便于相關操作

箱體技術參數：

1 柜體：整體采用≥2.5mm優質冷軋鋼板，數控折彎成型，經酸洗磷化預烘烤處理，表面環氧樹脂靜電噴涂，白桔紋，達 到防酸堿及防銹之效果。柜體內壁設置作業用氣體面板。 2 門板：采用≥2.5mm優質冷軋鋼板，門鎖采用進口索斯科拉動開啟式閘板鎖（64-40-411-50）；門密封條選用優質U型 密封條，10x21(泡高8mm)，密封條內置鋼結構，密封條符合GB/T23661-2009并通過相關機構檢測通過。 3 防爆視窗：設有開啟式防爆視窗，視窗尺寸246*345mm，在柜體門不開的情況下通小視窗開啟，可實現安全可靠的日 常操作，并便于日常檢修及觀察柜體內設備狀態。拉手、鎖具二合一設計，按壓式開啟，黑色，美觀大方，便于操作；進 口AGC防爆玻璃視窗，厚度≥6.5mm，內夾金屬絲，透明度達到 ****，安全性高，強度大；視窗采用可脫卸式鋅合 金鉸鏈，配備靜電跨接，安全鏈接門體與柜體，起到保護作用。 4 自閉門系統：柜體配備自閉門系統，閉門器采用德國多瑪TS68防火型閉門器，可實現柜門90°限位，便于操作，閉門 器符合GA93-2004標準，通過國家固定滅火系統和耐火構件質量監督檢驗中心檢測合格，設計使用壽命≥30萬次，使用 時運轉平穩、靈活，輕觸柜門可實現自動關閉。 5 氣瓶支架：配備4個尺寸為245*245mm的鋁合金模具成型氣瓶支架，便于面板及氣體管件安裝，表面環氧樹脂噴涂，配 有C型導軌，可上下自由調節高度，配備快接式不銹鋼鏈條固定，長度22節，兩頭配彈簧扣，有效防止氣瓶傾倒。氣瓶雙 層固定，更具安全性。 6 進氣過濾網：門底部裝有透氣過濾網（金屬網格夾過濾棉），可有效過濾空氣中粉塵等顆類物，可手動調節，易于拆解 清理及更換。 7 安裝孔：柜體底部預留安裝孔4個，便于特殊環境下與地面進行固定連接，確保柜體安全； 8 斜坡：配備304不銹鋼斜坡，便于鋼瓶搬入搬出 9 標識：柜體設有清晰明確的安全標識牌，安全標識符合****規范，材質： 10 底部預留氣體稱安裝孔，尺寸： 配置鋁合金一體成型蓋板，確保無稱狀態下使用。

11 選配：

11.1水噴淋安裝接口

11.2外接風閥通風口

11.3外接風閥

11.4 SDS安裝盒

11.5 出氣及排氣口

11.6 氣瓶周轉車

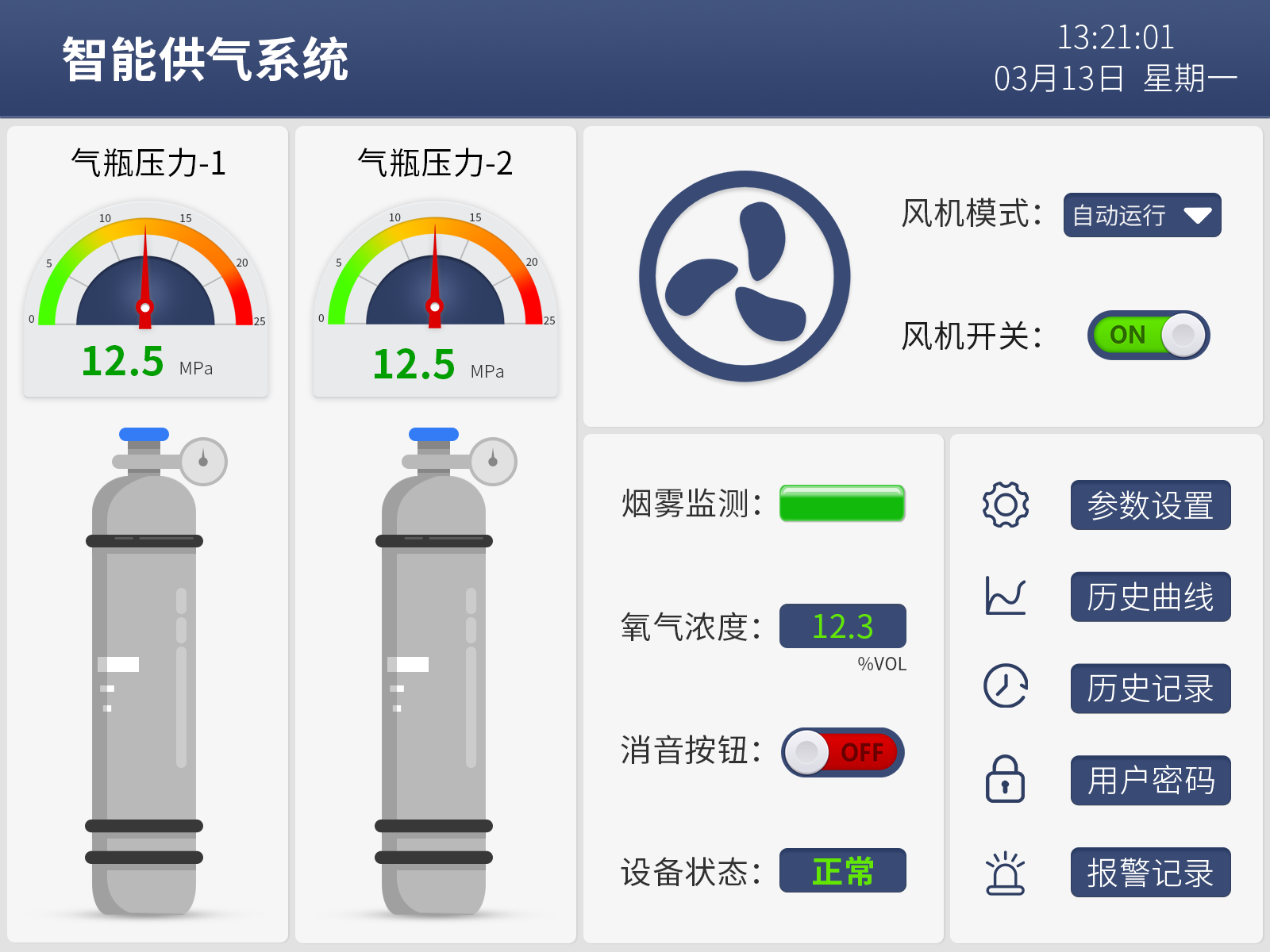

控制系統技術

五大硬件標配：

1.PLC智能控制終端一臺

2.防爆電磁閥一個

3.泄漏防爆傳感器一個

4.防爆煙霧傳感器一個

5.防爆壓力傳感器兩個

2.選配：

2.1氣體傳感器（氧氣、氫氣、甲烷、氨氣等）

2.2防爆火焰探測器

2.3防爆溫濕度傳感器

3.系統說明

八大控制系統

1.風機控制系統：

2氣體壓力檢測系統：

3氣體泄漏監測及報警系統：

4數據監測記錄系統：

5煙霧監測及報警系統

6溫濕度監控、VOC監測及報警系統（選配，與硬件配合）

7火焰探測及報警系統（選配，與硬件配合）

8權限管理系統
